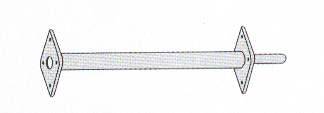

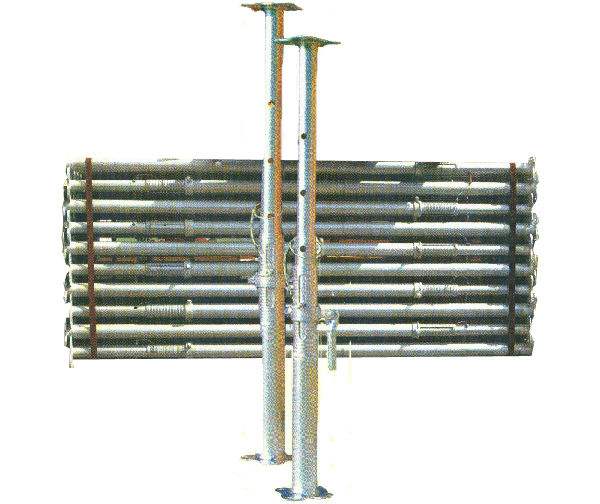

강관써포트
부품내역(Specification
of parts)|
부분명칭
|
재 료
|
규 격 (mm)
|
|
내관
|
SPS500
|
Ø 48.6 x 2.2
|
|
외관
|
SPS400
|
Ø 60.5 x 2.0
|
|
상하판
|
SPS330
|
140 x 140 x 6
|
|
고정핀
|
SM35C
|
Ø 11.5 x 105
|
|
조정너트
|
GC200, GCD45
|
Ø 68.5 x 40 x 5
|
|
각나사
|
SPP
|
Ø 60.5 x 200 x 3.8
|
표준규격|
Model Code NO.
|
V-1
|
V-2
|
V-3
|
V-4
|
|
최저높이(mm)
|
1.800
|
2.000
|
2.400
|
2.700
|
|
최고높이(mm)
|
3.200
|
3.400
|
3.800
|
4.000
|
|
조절범위(mm)
|
1.400
|
1.400
|
1.400
|
1.300
|
|
조정간격(mm)
|
125
|
125
|
125
|
125
|
|
중량(kg)
|
12.3
|
12.7
|
13.6
|
14.8
|
|
허용하중(kg)
|
1.700
|
1.500
|
1.300
|
1.200
|
1M-1.8M (주문제작)
 |
