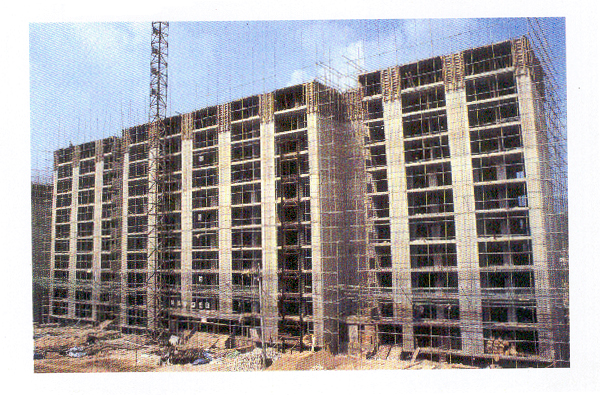

단관비계(비계파이프)
설치하고자 하는 장소와 형태에 따라 폭이나 높이를 자유자재로 조립할 수 있습니다.
우수한 강도를 지닌 아연도금된 강관으로 제작되어 있어서 장기간 사용할 수 있으며
운반과 보관이 용이합니다.

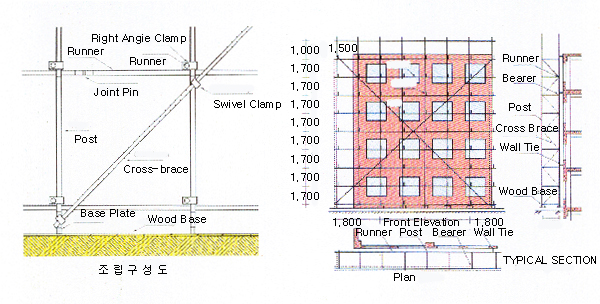

단관비계
소요량 산출공식(M²당 소요량)|
규 격
|
수 량
|
단 위
|
|
|
단관비계
|
48.6mm X 2.3t
|
3.99
|
M
|
|
크 램 프
|
고정:자동(85:15)
|
2.08
|
EA
|
|
연 결 핀
|
Ø 48
|
0.5
|
EA
|
|
받침철물
|
0.24
|
EA
|
표준길이
및 중량(Standard Lengths and Weights)|
길이(M)
|
1.0
|
1.5
|
2.0
|
3.0
|
4.0
|
5.0
|
6.0
|
|
중량(kg)
|
2.63
|
3.95
|
5.26
|
7.89
|
10.52
|
13.15
|
15.78
|
표준규격(Specification
of pipe for Scaffolding)|
치수
|
재료
|
중량
|
단면적
|
단면
계수 |
단면2차
모우먼트 |
단면2차
회전반경 |
인장
강도 |
항복
강도 |
연신율
|
|
|
외경
|
두께
|
|||||||||
|
(mm)
|
(mm)
|
(kg/M)
|
(cm²) |
(cm³)
|
(cm⁴)
|
(cm²)
|
(kg/mm²)
|
(kg/mm²)
|
(%)
|
|
|
48.6
|
2.3
|
SPS500
|
2.63
|
3.34
|
3.70
|
8.99
|
1.64
|
53
|
42
|
31
|
단과비계

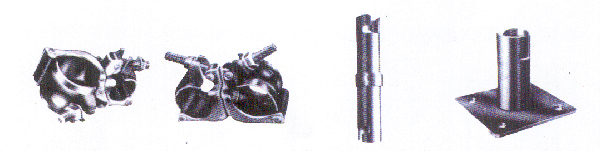

부품 (STEEL Pipe Scaffolding Accessories System)
고정크램프
(Right Angle Clamp)
(Right Angle Clamp)
자동크램프
(Swivel Clamp)
(Swivel Clamp)
연 결 핀
(Joint Pin)
(Joint Pin)
받침철물
(Base Plate)
(Base Plate)
 |
