 강관파일(강관말뚝 : STEEL PIPE PILES)
 강관
파일의 장점 및 특성
고유 재질이 뛰어남
- 견고한 지지층까지 항타가능하여 큰 지지력을 발휘함
- 굽힘 모멘트가 뛰어나 큰 수평력을 기대할 수 있음
- 재료의 강도가 크기 때문에 시공중 항타부분이 파손될 염려가 없음
시공의 편리성
- 사용 깊이에 따라 생산시 파일의 길이 조절이 가능함
- 파일을 직접 기둥과 결합할 수 있으며, 강재 또는 다른 건축자재와 연결이 용이함
- 이음부가 안전하므로 장착 시공이 가능함
강관 파일의 경제성
- 대량생산으로 품질의 안정성과 적기공급이 가능함
- 경량이므로 운반취급이용이함
- 원하는 두께, 치수, 길이의 다양한 파일 제작이 가능함
- 길이가 길수록 경제적이고, 절단된 잔부의 재이용이 가능함
기계적 성질의 우수성
- 인장강도, 압축강도, 장기허용 압축응력, 허용응력도, 재료지지력이 뛰어남
- 잔류응력이 적으므로 인해 수명이 길어짐
- 연성이 풍부하고 전단 응력면에서도 월등함
강관
파일의 용도
- 건축, 기계 옹벽기초
- 해안매립지 기초
- 도크, 수문 , 방벽 기초
- 크레인 기초
- 척도, 도로, 교량의 교각기초
- 항만, 하천 및 구조물의 기초
|
 |
 |
|
| |
|

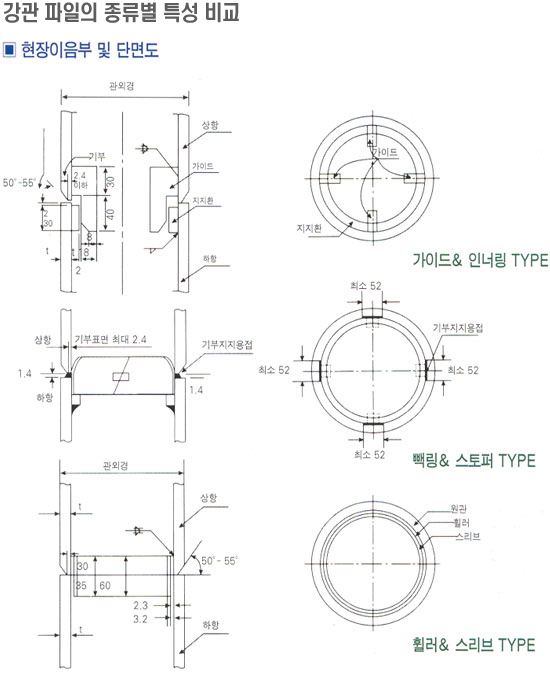

강관 파일의
종류별 특성 비교
강관 파일과 철근콘크리트 말뚝
|
구분
|
강관 파일
|
철근콘크리트 말뚝
|
|
압축강도
|
4.100kg/cm²
|
350-450kg/cm²
|
|
인장강도
|
4.100kg/cm²
|
40-150kg/cm²
|
|
허용축하중
|
60t-1.000t
|
30t-60t
|
|
허용수평하중
|
5t-100t
|
0t-5t
|
|
직경
|
200m/m-2.000m/m
|
200m/m-600m/m
|
|
관입길이
|
5M-60M
|
5M-25M
|
|
지지력
|
크다
|
보통
|
|
항타성능
|
좋다
|
보통
|
|
시공성
|
가스절단,용접이 가능
|
현장에서의 길이 조절 불가
|
|
운반
|
간편
|
불편
|
|
|
| |
 |
|
|
|

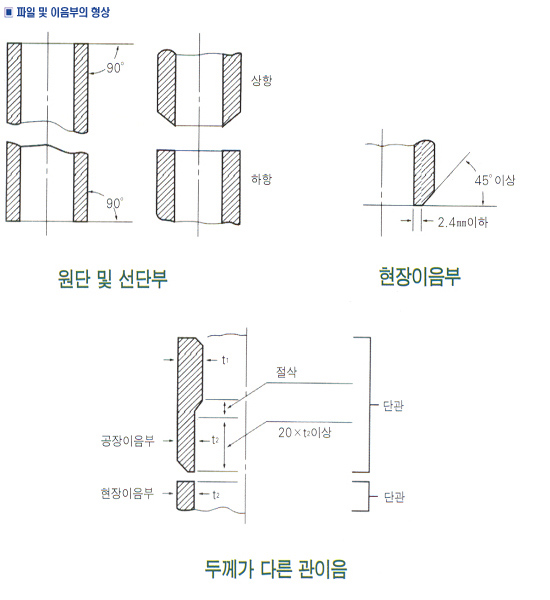

이음부
치수의 허용치
|
외경
|
이음부 치수차이의 허용치
|
측정방법
|
|
700mm미만
|
2mm이하
|
상항과 하항의 바깔둘레 길이 차로 나타나며, 그 차이를 2mmX π 이하로
한다
|
|
700mm이상
|
3mm이하
|
상항과 하항의 바깔둘레 길이 차로 나타나며, 그 차이를 3mmX π 이하로
한다
|
|
| |
 |
|
|
 |
|

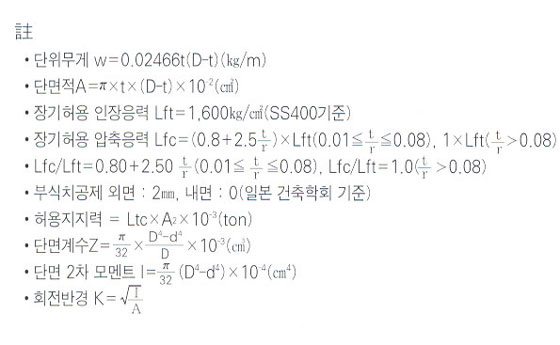

치수.중량표
|
|
|
|
외경
|
두께
|
단면적
|
단위
무게
|
허용지지력(부식치공제)
|
선단
지지면적
|
단면2차
모우먼트
|
단면
계수
|
회전
반경
|
바깥
표면적
|
|
단면적
|
지지력(t)
|
|
mm
|
mm
|
cm²
|
kg/m
|
cm²
|
SPS
400
|
SPS
500
|
cm²
|
cm⁴
|
cm³
|
cm
|
m²/m
|
|
318.5
|
6
|
58.90
|
46.2
|
34.2
|
47.9
|
58.1
|
797
|
7.190
|
451
|
11.0
|
1.00
|
|
8
|
78.04
|
61.3
|
53.4
|
74.8
|
90.8
|
797
|
9.410
|
591
|
11.0
|
1.00
|
|
9
|
87.51
|
68.7
|
62.9
|
88.1
|
106.9
|
797
|
10.500
|
659
|
11.0
|
1.00
|
|
10
|
96.92
|
76.1
|
72.3
|
102.0
|
122.9
|
797
|
11.500
|
722
|
10.9
|
1.00
|
|
11
|
106.30
|
83.4
|
81.7
|
114.4
|
138.9
|
797
|
12.600
|
791
|
10.9
|
1.00
|
|
12
|
115.50
|
90.7
|
91.0
|
127.4
|
157.7
|
797
|
13.600
|
854
|
10.9
|
1.00
|
|
355.6
|
6
|
65.90
|
51.7
|
38.3
|
53.6
|
65.1
|
993
|
10.100
|
658
|
12.4
|
1.12
|
|
8
|
87.36
|
68.6
|
59.8
|
83.7
|
100.7
|
993
|
13.200
|
742
|
12.3
|
1.12
|
|
9
|
98.00
|
76.9
|
70.5
|
98.7
|
119.9
|
993
|
14.700
|
827
|
12.2
|
1.12
|
|
10
|
108.60
|
85.2
|
81.1
|
113.5
|
137.9
|
993
|
16.200
|
911
|
12.2
|
1.12
|
|
11
|
119.10
|
93.5
|
91.6
|
128.2
|
155.7
|
993
|
17.700
|
996
|
12.2
|
1.12
|
|
12
|
129.50
|
102.0
|
102.1
|
142.9
|
173.6
|
993
|
19.100
|
107×10
|
12.1
|
1.12
|
|
406.4
|
6
|
75.47
|
59.2
|
43.9
|
61.4
|
74.6
|
1300
|
15.100
|
743
|
14.1
|
1.27
|
|
8
|
100.10
|
78.6
|
68.6
|
96.0
|
116.6
|
1300
|
19.900
|
979
|
14.1
|
1.27
|
|
9
|
112.40
|
88.2
|
80.8
|
113.1
|
137.4
|
1300
|
22.200
|
109×10
|
14.0
|
1.27
|
|
10
|
124.50
|
97/8
|
93.0
|
130.2
|
158.1
|
1300
|
24.500
|
121×10
|
14.0
|
1.27
|
|
12
|
148.70
|
117.0
|
117.3
|
164.2
|
199.4
|
1300
|
28.900
|
142×10
|
14.0
|
1.27
|
|
14
|
172.60
|
135.0
|
141.2
|
197.7
|
240.0
|
1300
|
33.310
|
164×10
|
14.0
|
1.27
|
|
457.2
|
6
|
85.05
|
66.8
|
49.4
|
69.2
|
83.9
|
1640
|
21.600
|
945
|
15.9
|
1.43
|
|
8
|
112.90
|
88.6
|
77.4
|
108.3
|
151.6
|
1640
|
28.500
|
125×10
|
15.9
|
1.43
|
|
9
|
126.70
|
99.5
|
91.2
|
127.7
|
155.0
|
1640
|
31.800
|
139×10
|
15.8
|
1.43
|
|
10
|
140.50
|
110.3
|
105.0
|
147.0
|
178.5
|
1640
|
35.100
|
154×10
|
15.8
|
1.43
|
|
12
|
167.80
|
132.0
|
132.4
|
185.4
|
225.1
|
1640
|
41.600
|
182×10
|
15.7
|
1.43
|
|
14
|
194.90
|
153.0
|
159.6
|
223.4
|
271.3
|
1640
|
47.900
|
210×10
|
15.7
|
1.43
|
|
508.0
|
6
|
94.62
|
74.3
|
55.0
|
77.0
|
93.5
|
2030
|
29.800
|
117×10
|
17.7
|
1.59
|
|
8
|
125.70
|
98.6
|
86.1
|
120.5
|
146.4
|
2030
|
39.300
|
155×10
|
17.7
|
1.59
|
|
9
|
141.10
|
111.0
|
101.5
|
142.1
|
172.6
|
2030
|
43.900
|
173×10
|
17.6
|
1.59
|
|
10
|
156.40
|
123.0
|
116.9
|
163.7
|
198.7
|
2030
|
48.500
|
191×10
|
17.6
|
1.59
|
|
12
|
187.00
|
147.0
|
147.6
|
206.6
|
250.9
|
2030
|
57.500
|
226×10
|
17.6
|
1.59
|
|
14
|
217.30
|
171.0
|
177.9
|
249.1
|
302.4
|
2030
|
66.300
|
261×10
|
17.5
|
1.59
|
|
557.2
|
8
|
138.40
|
109.0
|
9409
|
132.9
|
161.3
|
2450
|
52.500
|
1.880
|
19.5
|
1.76
|
|
9
|
155.40
|
122.0
|
112.0
|
156.8
|
190.4
|
2450
|
58.800
|
2.100
|
19.5
|
1.76
|
|
10
|
172.40
|
135.0
|
129.0
|
180.6
|
219.3
|
2450
|
64.600
|
2.320
|
19.4
|
1.76
|
|
12
|
206.10
|
162.0
|
162.7
|
227.8
|
276.6
|
2450
|
77.100
|
2.750
|
19.3
|
1.76
|
|
14
|
239.60
|
188.0
|
196.3
|
274.8
|
333.7
|
2450
|
89.000
|
3.180
|
19.3
|
1.76
|
|
16
|
272.80
|
214.0
|
229.6
|
321.4
|
390.3
|
2450
|
11.010
|
3.600
|
19.2
|
1.76
|
|
609.6
|
8
|
151.20
|
119.0
|
103.7
|
145.1
|
176.3
|
2920
|
68.400
|
2.240
|
21.3
|
1.91
|
|
9
|
169.80
|
133.0
|
122.3
|
171.2
|
207.9
|
2920
|
76.600
|
2.510
|
21.2
|
1.91
|
|
10
|
188.40
|
148.0
|
140.9
|
197.3
|
239.5
|
2920
|
84.700
|
2.780
|
21.2
|
1.91
|
|
12
|
225.30
|
177.0
|
177.9
|
249.1
|
302.4
|
2920
|
92.700
|
3.300
|
21.1
|
1.91
|
|
14
|
262.00
|
206.0
|
214.6
|
300.4
|
364.8
|
2920
|
116.000
|
3.810
|
21.1
|
1.91
|
|
16
|
298.40
|
234.2
|
251.1
|
351.5
|
426.9
|
2920
|
131.500
|
4.315
|
21.0
|
1.91
|
|
711.2
|
8
|
176.70
|
138.7
|
121.2
|
169.7
|
206.0
|
3973
|
109.000
|
3.070
|
24.9
|
2.23
|
|
9
|
198.50
|
155.8
|
143.1
|
200.3
|
243.3
|
3973
|
122.000
|
3.440
|
24.8
|
2.23
|
|
10
|
220.30
|
172.9
|
164.9
|
230.9
|
280.3
|
3973
|
135.000
|
3.810
|
24.8
|
2.23
|
|
12
|
263.60
|
206.9
|
208.2
|
291.5
|
353.9
|
3973
|
161.000
|
4.530
|
24.7
|
2.23
|
|
14
|
306.60
|
240.7
|
251.3
|
351.8
|
427.2
|
3973
|
186.000
|
5.240
|
24.7
|
2.23
|
|
16
|
349.40
|
274.3
|
294.2
|
411.9
|
500.1
|
3973
|
211.000
|
5.940
|
24.6
|
2.23
|
|
812.8
|
8
|
202.30
|
158.8
|
138.8
|
194.3
|
236.0
|
5189
|
164.000
|
4.030
|
28.4
|
2.55
|
|
9
|
227.30
|
178.4
|
163.8
|
229.3
|
278.5
|
5189
|
184.000
|
4.520
|
28.4
|
2.55
|
|
10
|
252.20
|
198.0
|
188.8
|
264.3
|
321.0
|
5189
|
203.000
|
5.000
|
28.4
|
2.55
|
|
12
|
301.90
|
237.0
|
235.6
|
334.0
|
405.6
|
5189
|
242.000
|
5.960
|
28.3
|
2.55
|
|
14
|
351.30
|
275.8
|
288.1
|
403.3
|
489.8
|
5189
|
280.000
|
6.900
|
28.2
|
2.55
|
|
16
|
400.50
|
314.4
|
337.3
|
472.2
|
573.4
|
5189
|
318.000
|
7.820
|
28.2
|
2.55
|
|
914.4
|
8
|
227.80
|
178.8
|
156.4
|
219.0
|
265.9
|
6567
|
234.000
|
5.120
|
32.0
|
2.87
|
|
9
|
256.00
|
200.9
|
184.6
|
258.4
|
313.8
|
6567
|
262.000
|
5.740
|
32.0
|
2.87
|
|
10
|
284.10
|
223.0
|
212.7
|
297.8
|
361.6
|
6567
|
291.000
|
6.350
|
32.0
|
2.87
|
|
12
|
340.20
|
267.0
|
268.9
|
376.5
|
457.1
|
6567
|
346.000
|
7.580
|
31.9
|
2.87
|
|
14
|
396.00
|
310.8
|
324.8
|
454.7
|
552.2
|
6567
|
401.000
|
8.780
|
31.8
|
2.87
|
|
16
|
451.60
|
354.5
|
380.4
|
532.6
|
646.7
|
6567
|
456.000
|
9.970
|
31.8
|
2.87
|
|
19
|
534.50
|
420.0
|
463.4
|
648.8
|
787.8
|
6567
|
536.000
|
11.700
|
31.7
|
2.87
|
|
1016
|
8
|
253.30
|
198.9
|
173.9
|
243.5
|
259.6
|
8107
|
322.000
|
6.330
|
35.6
|
3.19
|
|
9
|
284.70
|
223.5
|
205.3
|
287.4
|
349.0
|
8107
|
361.000
|
7.100
|
35.6
|
3.19
|
|
10
|
316.00
|
248.1
|
236.7
|
331.4
|
402.4
|
8107
|
400.000
|
7.870
|
35.6
|
3.19
|
|
12
|
378.50
|
297.1
|
299.2
|
418.9
|
508.6
|
8107
|
477.000
|
9.390
|
35.5
|
3.19
|
|
14
|
440.70
|
345.9
|
361.5
|
506.1
|
614.6
|
8107
|
553.000
|
10.900
|
35.4
|
3.19
|
|
16
|
502.70
|
394.6
|
423.5
|
592.9
|
720.0
|
8107
|
628.000
|
12.400
|
35.4
|
3.19
|
|
19
|
595.10
|
467.0
|
516.0
|
722.4
|
877.2
|
8107
|
740.000
|
14.600
|
35.2
|
3.19
|
|
|
 |
|
 |
|
|
|
|
|
|
|
